《建筑照明设计标准》条文说明

标 准 号: GB 50034-2004
替代情况:
发布单位: 中华人民共和国建设部、国家质量监督检验检疫总局
起草单位: 中国建筑科学研究院
发布日期:
实施日期:
>
更新日期: 2008年03月07日

1.总

1.0.1制订本标准的目的和原则。
1.0.2本标准的适用范围。
3本标准与其他标准和规范的关系。
2.术
本章编列了本标准引用的术语,共47条,绝大多数术语引自必威体育官方网站 标准——《建筑照明术语标准》JGJ/T 119-98。

3 一般规定
31 照明方式和照明种类
3.1.1 本条规定了确定照明方式的原则。
1 为照亮整个场所,除旅馆客房外,均应设一般照明。
2 同一场所的不同区域有不同照度要求时,为节约能源,贯彻照度该高则高和该低则低的原则,应采用分区一般照明。
3 对于部分作业面照度要求高,但作业面密度又不大的场所,若只装设一般照明,会大大增加安装功率,因而是不合理的,应采用混合照明方式,即增加局部照明来提高作业面照度,以节约能源,这样做在技术经济方面是合理的。
4 在一个工作场所内,如果只设局部照明往往形成亮度分布不均匀,从而影响视觉作业,故不应只设局部照明。
3.1.2 本条规定了确定照明种类的原则。
1 所有工作场所均应设置在正常情况下使用的室内外照明。
2 本条规定了应急照明的种类和设计要求。
1) 备用照明是在当正常照明因故障熄灭后,可能会造成爆炸、火灾和人身伤亡等严重事故的场所,或停止工作将造成很大影响或经济损失的场所而设的继续工作用的照明,或在发生火灾时为了保证消防能正常进行而设置的照明。
2) 安全照明是在正常照明发生故障,为确保处于潜在危险状态下的人员安全而设置的照明,如使用圆盘锯等作业场所。
3) 疏散照明是在正常照明因故障熄灭后,为了避免发生意外事故,而需要对人员进行安全疏散时,在出口和通道设置的指示出口位置及方向的疏散标志灯和照亮疏散通道而设置的照明。
3 值班照明是在非工作时间里,为需要值班的车间、商店营业厅、展厅等大面积场所提供的照明。它对照度要求不高,可以利用工作照明中能单独控制的一部分,也可利用应急照明,对其电源没有特殊要求。
4 在重要的厂区、库区等有警戒任务的场所,为了防范的需要,应根据警戒范围的要求设置警卫照明。
5 在飞机场周围建设的高楼、烟囱、水塔等,对飞机的安全起降可能构成威胁,应按民航部门的规定,装设障碍标志灯。
船舶在夜间航行时航道两侧或中间的建筑物、构筑物或其他障碍物,可能危及航行安全,应按交通部门有关规定,在有关建筑物、构筑物或障碍物上装设障碍标志灯。
32 照明光源选择
3.2.2 在选择光源时,不单是比较光源价格,更应进行全寿命期的综合经济分析比较,因为一些高效、长寿命光源,虽价格较高,但使用数量减少,运行维护费用降低,经济上和技术上可能是合理的。
3.2.3 本条是选择光源的一般原则。
1 细管径(≤26mm)直管形荧光灯光效高、寿命长、显色性较好,适用于高度较低的房间,如办公室、教室、会议室及仪表、电子等生产场所。
2 商店营业厅宜用细管径(≤26mm)直管形荧光灯代替较粗管径(>26mm)荧光灯,以紧凑型荧光灯取代白炽灯,以节约能源。小功率的金属卤化物灯因其光效高、寿命长和显色性好,可用于商店照明。
3 高大的工业厂房应采用金属卤化物灯或高压钠灯。金属卤化物灯具有光效高、寿命长等优点,因而得到普遍应用,而高压钠灯光效更高,寿命更长,价格较低,但其显色性差,可用于辨色要求不高的场所,如锻工车间、炼铁车间、材料库、成品库等。
4 和其他高强气体放电灯相比,荧光高压汞灯光效较低,寿命也不长,显色指数也不高,故不宜采用。自镇流荧光高压汞灯光效更低,故不应采用。
5 因白炽灯光效低和寿命短,为节约能源,一般情况下,不应采用普通照明白炽灯,如普通白炽灯泡或卤钨灯等;在特殊情况下需采用时,应采用100W及以下的白炽灯。
3.2.4 本条规定可使用白炽灯的场所:
1 要求瞬时启动和连续调光的场所。除了白炽灯,其他光源要做到瞬时启动和连续调光较困难,成本较高。
2 防止电磁干扰要求严格的场所。因为气体放电灯有高次谐波,会产生电磁干扰。
3 开关灯频繁的场所。因为气体放电灯开关频繁时会缩短寿命。
4 照度要求不高、点燃时间短的场所。因为在这种场所使用白炽灯也不会造成大量电耗。
5 对装饰有特殊要求的场所。如使用紧凑型荧光灯不合适时,可以采用白炽灯。
3.2.5 应急照明采用白炽灯、卤钨灯、荧光灯,因在正常照明断电时可在几秒内达到标准流明值;对于疏散标志灯还可采用发光二极管(LED)。而采用高强度气体放电灯达不到上述的要求。
3.2.6 显色要求高的场所,应采用显色指数高的光源,如采用Ra大于80的三基色稀土荧光灯;显色指数要求低的场所,可采用显色指数较低而光效更高、寿命更长的光源。
33 照明灯具及其附属装置选择
3.3.2本条规定了荧光灯灯具和高强度气体放电灯灯具的最低效率值,以利于节能。这些值是根据我国现有灯具效率制定的。在调查的荧光灯灯具中,带反射器开敞式的灯具效率大于75%的占以84.6%;带透明罩的效率大于65%的占80%;带磨砂棱镜罩的灯具效率大于55%的占86%;带格栅的效率大于60%的占
58%。对于高强气体放电灯灯具,带反射器开敞式的效率大于75%的占80%;带透光罩的效率大于60%的占62%。
3.3.3 本条为几种照明场所,分别规定了应采用的灯具,其依据是:
1 在有蒸汽场所当灯泡点燃时由于温度升高,在灯具内产生正压,而灯泡熄灭后,由于灯具冷却,内部产生负压,将潮气吸人,容易使灯具内积水。因此,规定在潮湿场所应采用相应等级的防水灯具,至少也应采用带防水灯头的开敞式灯具。
2 在有腐蚀性气体和蒸汽的场所,因各种介质的危害程度不同,所以对灯具要求不同。若采用密闭式灯具,应采用耐腐蚀材料制作,若采用带防水灯头的开敞式灯具,各部件应有防腐蚀或防水措施。
3 在高温场所,宜采用带散热构造和措施的灯具,或带散热孔的开敞式灯具。
4 在有尘埃的场所,应按防尘等级选择适宜的灯具。
5 在振动和摆动较大的场所,由于振动对光源寿命影响较大,甚至可能使灯泡自动松脱掉下,既不安全,又增加了维修工作量和费用,因此,在此种场所应采用防振型软性连接的灯具或防振的安装措施,并在灯具上加保护网,以防止灯泡掉下。
6 光源可能受到机械损伤或自行脱落,而导致人员伤害和财物损失的,应采用有保护网的灯具。如在生产贵重产品的高大工业厂房等场所。
7 在有爆炸和火灾危险的场所使用的灯具,应符合国家现行相关标准和规范等的有关规定。如《爆炸和火灾危险环境电力设计规范》。
8 在有洁净要求的场所,应安装不易积尘和易于擦拭的洁净灯具,以有利于保持场所的洁净度,并减少维护工作量和费用。
在博物馆展室或陈列柜等场所,对于需防止紫外线作用的彩绘、织品等展品,需采用能隔紫外线的灯具或无紫光源。
3.3.4 直接安装在可燃材料表面上的灯具,当灯具发热部件紧贴在安装表面上时,必须采用带有标志的灯具,以免一般灯具的发热导致可燃材料的燃烧。
3.3.5 本条说明选择镇流器的原则:
1 采用电子镇流器,使灯管在高频条件下工作,可提高灯管光效和降低镇流器的自身功耗,有利于节能,并且发光稳定, 消除了频闪和噪声,有利于提高灯管的寿命,目前我国的自镇流荧光灯大部分采用电子镇流器。
2 T8直管形荧光灯应配用电子镇流器或节能电感镇流器, 不应配用功耗大的传统电感镇流器,以提高能效;T5直管形荧光灯(>14W)应采用电子镇流器,因电感镇流器不能可靠起动T5灯管。
3 当采用高压钠灯和金属卤化物灯时,宜配用节能型电感镇流器,它比普通电感镇流器节能;这类光源的电子镇流器尚不够稳定,暂不宜普遍推广应用,对于功率较小的高压钠灯和金属卤化物灯,可配用电子镇流器,目前市场上有这种产品。在电压偏差大的场所,采用高压钠灯和金属卤化物灯时,为了节能和保持光输出稳定,延长光源寿命,宜配用恒功率镇流器。
4采用的镇流器应符合该镇流器的国家能效标准的规定。
3.3.6 高强度气体放电灯的触发器,一般是与灯具装在一起的,但有时由于安装、维修上的需要或其他原因,也有分开设置的。此时,触发器与灯具的间距越小越好。当两者间距大时,触发器不能保证气体放电灯正常启动,这主要是由于线路加长后,导线间分布电容增大,从而触发脉冲电压衰减而造成的,故触发器与
光源的安装距离应符合制造厂家对产品的要求。
3.4 照明节能评价
3.4.1 目前美国、日本、俄罗斯等国家均采用照明功率密度(LPD)作为建筑照明节能评价指标,其单位为W/㎡,本标准也采用此评价指标。其值应符合第6章的规定。
3.4.2 本标准规定了两种照明功率密度值,即现行值和目标值。现行值是根据对国内各类建筑的照明能耗现状调研结果、我国建筑照明设计标准以及光源、灯具等照明产品的现有水平并参考国内外有关照明节能标准,经综合分析研究后制订的。而目标值则是预测到几年后随着照明科学技术的进步、光源灯具等照明产品
性能水平的提高,从而照明能耗会有一定程度的下降而制订的。目标值比现行值降低约为10%~20%。目标值执行日期由标准主管部门决定。
4照明数量和质量
41
4.1.1 本条规定了常用照度标准值分级,该分级与CIE标准《室内工作场所照明》S008/E--2001的分级大体一致。在主观效果上明显感觉到照度的最小变化,照度差大约为1.5倍。为了适合我国情况,照度分级向低延伸到0.5lx,与原照明设计标准的分级一致。
4.1.2 本条规定照度标准值是指维持平均照度值,即规定表面上的平均照度不得低于此数值。它是在照明装置必须进行维护的时刻,在规定表面上的平均照度,这是为确保工作时视觉安全和视觉功效所需要的照度。
4.1.3~4.1.4 本标准修改了原标准的低、中、高的三种照度标准值,只规定一种标准值,与CIE新标准一致,但凡符合这两条所列的条件之一,作业面或参考平面的照度,可按照度标准值分级提高或降低一级。但不论符合几个条件,只能提高或降低一级。
4.1.5 作业面邻近周围(指作业面外0.5m范围之内)的照度与作业面的照度有关,若作业面周围照度分布迅速下降,会引起视觉困难和不舒适,为了提供视野内亮度(照度)分布的良好平衡,邻近周围的照度不得低于表4.1.5的数值。此表与CIE标准《室内工作场所照明》S008/E--2001的规定完全一致。
4.1.6 为使照明场所的实际照度水平不低于规定的维持平均照度值,照作明设计计算时,应考虑因光源光通量的衰减、灯具和房间表面污染引起的照度降低,为此应计入表4.1.6的维护系数.
因光源光通量衰减的维护系数,按照光源实际使用寿命达到其平均寿命70%时来确定。
2 灯具污染的维护系数的取值与灯具擦拭周期有关。美国、俄罗斯等国家规定擦拭周期为l~4次/年,本标准规定了2~3次/年。
3 维护系数是根据对50个照明场所的实测结果并综合以上因素而确定的,同时也和原标准规定的维护系数值相同。
4.1. 7 考虑到照明设计时布灯的需要和光源功率及光通量的变化不是连续的这一实际情况,根据我国国情,规定了设计照度值与照度标准值比较,可有-10%~+10%的偏差。此偏差只适用于装10个灯具以上的照明场所;当小于10个灯具时,允许适当超过此偏差。

42照度均匀度
4.2.1 作业面应尽可能地均匀照亮,根据现场的重点调研和设计普查,照度均匀度多数在0.7以上,人们感到满意。CIE标准《室内工作场所照明》S008/E--2001中也规定了0.7,因此本标准规定一般照明的照度均匀度不应小于0.7。参照CIE标准规定,增加了作业面邻近周围的照度均匀度不应小于0.5的规定。
4.2.2 房间内的通道和其他非作业区域的一般照明的照度不宜低于作业区域一般照明照度的1/3的规定是参照原CIE标准29/2号出版物《室内照明指南》(1986)制订的。
4.2.3 有电视转播要求的体育场馆的照度均匀度是根据CIE出版物《体育比赛用的彩色电视和摄影系统的照明指南》No.83(1989)制订的。观众席前排的垂直照度一般是指主席台前各排坐席的照度。
43眩光限制
4.3.1 为限制视野内过高亮度或对比引起的直接眩光,规定了直接型灯具的遮光角,其角度值等同采用CIE标准《室内工作场所照明》S008/E--2001的规定。适用于常时间有人工作的房间或场所内。
4.3.2 各类照明场所的统一眩光值(UGR)是参照CIE标准《室内工作场所照明》S008/E--2001的规定制订的。UGR最大允许值应符合第5章的规定,照明场所的统一眩光值根据附录A计算。此计算方法采用CIE 117号出版物《室内照明的不舒适眩光》(1995)的公式。
4.3.3 室外体育场的眩光采用眩光值(GR)评价,GR最大允许值应符合5.2.11的规定,GR值按附录B计算,此计算方法采用CIE 112号出版物《室外体育和区域照明的眩光评价系统)(1994)的公式。
4.3.4 由特定表面产生的反射而引起的眩光,通常称为光幕反射和反射眩光。它将会改变作业面的可见度,往往是有害的,可采取以下的措施来减少光幕反射和反射眩光。
1 从灯具和作业面的布置方面考虑,避免将灯具安装在干扰区内,如灯安装在工作位置的正前上方40º 以外区域。
2 从房间表面装饰方面考虑,采用低光泽度的表面装饰材料。
3 从灯具亮度方面考虑,应限制灯具表面亮度不宜过高。
4 从周围亮度考虑,应照亮顶棚和墙,以降低亮度对比,但避免出现光斑。
4.3.5 本条等同采用CIE标准《室内工作场所照明》S 008/E--2001的规定。
44光源颜色
4.4.1 本条是根据CIE标准《室内工作场所照明》S 008/E--2001的规定制订的。光源的颜色外貌是指灯发射的光的表观颜色(灯的色品),即光源的色表,它用光源的相关色温来表示。色表的选择是心理学、美学问题,它取决于照度、室内和家具的颜色、气候环境和应用场所条件等因素。通常在低照度场所宜用暖色表,中等照度用中间色表,高照度用冷色表;另外在温暖气候条件下喜欢冷色表;而在寒冷条件下喜欢暖色表;一般情况 ,采用中间色表。
4.4.2 本条是根据CIE标准《室内工作场所照明》S 008/E--2001的规定制订的。该标准的Ra取值为90、80、60、40和20。随着人们对颜色显现质量要求的提高,根据CIE标准的规定,在长期工作或停留的室内照明光源显色指数不宜低于80。但对于工业建筑部分生产场所的照明(安装高度大于6m的直接型灯具)可以例外,Ra可低于80,但最低限度必须能够辨认安全色。常用房间或场所的显色指数的最小允许值在第5章中规定。
45
4.5.1 本条规定的房间各个表面反射比是完全按照CIE标准《室内工作场所照明》S008/E--2001的规定制订的。制订本规定的目的在于使视野内亮度分布控制在眼睛能适应的水平上,良好平衡的适应亮度可以提高视觉敏锐度、对比灵敏度和眼睛的视功能效率。视野内不同亮度分布也影响视觉舒适度,应当避免由于眼睛不断地适应调节引起视疲劳的过高或过低的亮度对比。
5照明标准值
5.1 居住建筑
5. 1.1 居住建筑的照明标准值是根据对我国六大区的35户新建住宅照明调研结果,并参考原国家标准《民用建筑照明设计标准》GBJl33--90以及一些国家的照明标准,经综合分析研究后制订的。居住建筑的国内外照度标准值对比见表1。
1 根据实测调研结果,绝大多数起居室,在灯全开时,照度在100-200lx之间,平均照度可达1521x,而原标准一般活动为20~30~501x,照度太低,美国标准又太高,日本最低,只有75lx,俄罗斯为100lx,根据我国实际情况,本标准定为100lx。而起居室的书写、阅读,参照美、日和原标准,奉标准定为300lx,这可用混合照明来达到。
2 根据实测调研结果,绝大多数卧室的照度在100lx以下,平均照度为71lx,美国标准太高,日本标准一般活动太低,阅读太高,俄罗斯为1001x。根据我国实际情况,卧室的一般活动照度略低于起居室,取75lx为宜。床头阅读比起居室的书写阅读降低,取1501x。一般活动照明由一般照明来达到,床头阅读照
明可由混合照明来达到。
3 原标准的餐厅照度太低,最高只有50lx,美国较低,而 日本在200—500lx之间,根据我国的实测调查结果,多数在 1001x左右,本标准定为1501x。
4 目前我国的厨房照明较暗,大多数只设一般照明,操作台未设局部照明。根据实际调研结果,一般活动多数在100lx以 下,平均照度为93lx,而国外多在100~3001x之间,根据我国实 际情况,本标准定为100lx。而国外在操作台上的照度均较高, 在200—5001x之间,这是为了操作安全和便于识别之故。本标准
1 居住建筑国内外照度标准值对比 单位 lx
房间或场所
原标准
GBJ 133--90
IESNA—
2000
JIS Z 9110-1979
俄罗斯
CHИП
23—05-95
本标准
普查
照度范围
平均照度
起居室
一般活动
100~200
(84%)
152
20~30~50
(一般)
150~200~
300
(阅读)
300
(偶尔阅读)
500
(认真阅读)
30~75(一般)
150~300(重点)
100
100
书写、阅读
300*
卧室
一般活动
100
(80.64%)
71
75~100~150
(床头阅读)
200~300~
500
(精细作业)
300
(偶尔阅读)
500
(认真阅读)
10~30
(一般)
300~750
(读书、化妆)
100

75
书写、阅读
150*
50~150
100
(73.9%)
86
20~30~50
50
50~100(一般)
200~500(餐桌)

150
厨房
一般活动
100
(62.2%)
93
20~30~50
300(一般)
500(困难)
50~100
(一般)
200~500
(烹调、水槽)
100
100
操作台
150*
卫生间
100
(61.3%)
121
10~15~20
300
75~150
(一般)
200~500
(洗脸、化妆)
50

100
注:*宜用混合照明。
根据我国实际情况,定为1501x,可由混合照明来达到。
5 原标准的卫生间一般照明照度太低,最高只有201x,而国外标准在50—150lx之间,根据调查结果,多数为1001x左右,平均照度为1211x,故本标准定为1001x。至于洗脸、化妆、刮脸,可用镜前灯照明,照度可在200-5001x之间。
6 显色指数(Ra)值是参照CIE标准《室内工作场所照明》S008/E--2001制订的,符合我国经济发展和生活水平提高的需要,同时,当前光源产品也具备这种条件。
52 公共建筑
5.2.1 图书馆建筑照明标准值是根据对我国六大区的46所图书馆照明调研结果,并参考原国家标准、CIE标准以及一些国家的照明标准经综合分析研究后制订的。图书馆建筑国内外照度标准值对比见表2。
1 所调查的阅览室大部分为省市图书馆和部分大学图书馆,半数以上阅览室照度在200~3001x之间,平均照度在3391x,而原标准高档照度为3001x,CIE标准为500lx,美国和俄罗斯均为300lx。根据视觉满意度实验,对荧光灯在3001x时其满意度基本可以。又据现场评价,150~2501x基本满足视觉要求。根据我国现有情况,本标准一般阅览室定为3001x,国家、省市及重要图书馆的阅览室、老年阅览室、珍善本、舆图阅览室定为5001x。
2 根据陈列室、目录厅(室)、出纳厅的照度普查结果,半数以上平均为2001x,原标准高档为1501x,而国外标准在200~3001x之间,本标准定为3001x。
3 根据书库的调查结果,多数照度在1501x以下,除美国照度较高外,日本和俄罗斯在50~751x之间。本标准定为501x。
4 工作间的照度,调查结果多数平均在200~3001x之间,而原标准高档为3001x,考虑图书的修复工作需要,本标准定为3001x。
表2 图书馆建筑国内外照度标准值对比 单位:lx
房间或场所
原标准
GBJ 133--90
CIE
S 008/E--2001
IESNA—2000
俄罗斯
CHИЛ23-05-95
本标准
重 点
照度范围
平均照度
一般图书馆
200~300
(50%)
339
200~300
(74.9%)
150~200~300
500
300
300
(一般)
300
国家、省市
及其他重要图书馆
500
老年阅览室、珍善本、舆图阅览室
200~300~500
300

500
目录厅(室)、陈列室
390
150~250
(57.2%)
75~100~150
200
(个人书架)
300
(阅读架)
200
300
<150
(92.3%)
72
(h=0.5)
<150
(35.7%)
20~30~50
(垂直)
200
(书架)
50
(不活动)
75
50
208
(h=0.75)
工作间
150~250
(47.1%)
150~200~300
200
300
5 各房间统一眩光值(UGR)和显色指数(Ra)是参照CIE标准(室内工作场所照明》S 008/E— 2001制订的。
5.2.2 办公建筑的照明标准值是根据对我国六大区的187所办公建筑照明调研结果,并参考原国家标准、CIE标准以及一些国家的照明标准经综合分析研究后制订的。办公建筑的国内外照度标准值对比见表3.
1 办公室分普通和高档两类,分别制订照度标准,这样做比较适应我国不同建筑等级以及不同地区差别的需要。根据调研结果,办公室的平均照度多数在200~400lx之间,平均照度为429lx,而原标准高档为2001x。从目前我国实际情况看,原标准值明显偏低,需提高照度标准。CIE、美国、日本、德国办公室照度均为500lx,只有俄罗斯为300lx,根据我国情况,本标准将普通办公室定为3001x,高档办公室定为5001x。
根据会议室、接待室、前台的照度调查结果,多数平均在200~400lx之间,平均照度为3581x,原标准高档为200lx,而CIE标准及一些国家多在300~5001x之间,本标准定为3001x。
根据营业厅的照度调查结果,多数为200~3001x之间,而美国为300~5001x,日本高达750~15001x,本标准定为300lx。
4 设计室的照度与高档办公室的照度一致,本标准定为500lx。
5 根据文件整理、复印、发行室的照度调查结果,重点调查照度在250~350lx之间,平均为3241x。普查照度平均为2001x,而原标准高档为100lx,CIE标准为3001x,美国标准稍低为100lx,日本为300~750lx,本标准定为300lx。
6 资料、档案室的照度普查结果均小于1501x,CIE标准为200lx,日本为150~300lx,本标准定为2001x。
7 办公建筑各房间的统一眩光值(UGR)和显色指数(Ra)是参照CIE标准《室内工作场所照明》S008/E--2001制订的。
5.2.3商业建筑照明标准值是根据对我国六大区的90所商业建
表3 办公建筑国内外照度标准值对比 单位:lx
房间或场所
原标准GBJ 133--90
CIE S 008/E
--2001
美 国IESNA--2000
JIS Z
9110---1079
德国
DIN 503
5--1990
俄罗斯
CHИП23-05-95
本标准
普查
照度范围
平均照度
普通
办公室
200~400
(57.1%)
429
200~300
(75.4%)
100~150~
200
500
500
300~750
300
500
300
300
高档
办公室
500
会议室、接待室、 前台
200~400
(59.3%)

358
200~300
(88.1%)
100~150
~200
500
300
(接待)
300
500
(重要)
300~750
200~500
(接待)

300
200
300
(前台)
300
营业厅


200~300
(69.2%)
100~150
~200

300
500
(书写)
750~1500


300
设计室



200~300
~500
750
750
750~1500

750
500
500
文件整理、 复印、发
行室
250~350
(66.7%)
324
200
(72.7%)
50~75~100
300
100
300~750

400
300
资料、档 案室


<150
50~75~
100
200

150~300

75
200


表4 商业建筑国内外照度标准值对比

房间或场所
原标准
GBJ 133--90
CIE
S 008/E
--2001
美 国IESNA--2000
JIS Z
9110---1079
德国
DIN 503
5--1990
俄罗斯
CHИП23-05-95
本标准
普查
照度范围
平均照度
一般商店
营业厅
>500
(70.2%)
678
<500
(90.6%)
75~100~ 150
300(小) 500(大)
300
500~750
300
300
300
高档商店
营业厅
500
一般超市
营业厅
300~500
(75%)

567
<500
(91.7%)
150~200
~300

500
750~1000
(市内) 300~750
(郊外)

400

300
高档超市
营业厅
500
收款台


150~200
~300
500

750~1000
500

500
筑的照明调研结果,并参考原国家标准、CIE标准以及一些国家的照明标准经综合分析研究后制订的。商业建筑国内外照度标准值对比见表4。
1 由于商业建筑等级和地区的不同,将商店分为一般和高档两类,比较符合中国的实际情况。重点调研结果是多数商店照度均大于5001x,平均照度达6781x,因为调研的商店均为大型高档商店,而普查的照度多数小于5001x。CIE标准将营业厅按大小分类,大营业厅照度为5001x,小营业厅为3001x,而美、德、俄
等国均为3001x,日本稍高,达500~7501x。据此,本标准将一般商店营业厅定为3001x,高档商店营业厅定为5001x。
2 根据中国实际情况,将超市分为二类,一类是一般超市营业厅,另一类是高档超市营业厅。根据调研结果,照度大多数在300~5001x,平均照度达5671x。而美国不分何种超市均定为5001x,日本在市内超市为750~10001x,而在市郊超市为300~7501x,俄罗斯为4001x。本标准将一般超市营业厅定为3001x,而
高档超市营业厅定为5001x。
3 收款台要进行大量现金及票据工作,精神集中,避免差错,照度要求较高,本标准定为5001x。
4商店各营业厅的统一眩光值(UGR)和显色指数(Ra)是参照CIE标准《室内工作场所照明》S 008/E--2001制订的。
5.2.4 影剧院建筑照明标准值是根据对我国10所影剧院建筑照明调查结果,并参考原国家标准、CIE标准以及一些国家的照明标准经综合分析研究后制订的。影剧院建筑国内外照度标准值对比见表5。
1 影剧院建筑门厅反映一个影剧院风格和档次,且是观众的主要入口,其照度要求较高。根据调查结果,门厅照度在10~1331x之间,而CIE标准为1001x,日本为300~—7501x,俄罗斯为5001x,照度差异较大,根据我国实际情况,本标准定为2001x。
2 影院和剧场观众厅照度稍有不同,剧场需看剧目单及说明书等,故需照度高些,影院比剧场稍低。

5 影剧院建筑国内外照度标准值对比 单位:lx
房间或场所
本调查
原标准
GBJ 133--90
CIE
S 008/E
--2001
美 国IESNA--2000
JIS Z
9110---1979
俄罗斯
CHИЛ23-05-95
本标准
10~133
100~150~200
100

300~750
500
200

观众厅
影院
103
30~50~75

100
150~300
75
100
剧场
50~75~100
200

150~300
300~500
200
观众
休息厅
影院
40-200
50~75~100


150~300
150
150
剧场
75~100~150



200
排演厅
310
100~150~200
300



300
化妆室
一般活
动区
509
75~100~150
150~200~300


300~750


150
化妆
500

根据调查,现有影剧场观众厅平均照度为1031x,CIE标准剧场为2001x,本标准对观众厅,剧场定为2001x,影院定为100lx。
3 影院和剧场的观众休息厅,根据调查结果,照度在40-2001x之间。原标准高档照度,影院为1001x,剧场为1501x。日本为150-3001x,俄罗斯为1501x。本标准将影院定为1501x,剧场定为2001x,以满足观众休息的需要。
4排演厅的实测照度为3101x,原标准高档为2001x,照度较低。CIE标准为3001x,参照CIE标准的规定,本标准定为3001x。
5 化妆室的实测照度为509lx,原标准一般区域高档为1501x,化妆台高档为3001x,日本为300~750lx。本标准将一般活动区照度定为1501x,而将化妆台照度提高到5001x.
6 影剧院的统一眩光值(UGR)和显色指数(Ra)是参照CIE标准《室内工作场所照明》S 008/E--2001制订的。
5.2.5 旅馆建筑照明标准值是根据对我国六大区的62所旅馆建筑照明调查结果,并参考原国家标准、CIE标准以及一些国家的 照明标准经综合分析研究后制订的。旅馆建筑国内外照度标准值对比见表6。
1 目前绝大多数宾馆客房无一般照明,按一般活动区、床头、写字台、卫生间四项制订标准。根据实测调查结果,绝大多数一般活动区照度小于501x,平均照度只有371x,原标准高档为501x,而美国等一些国家为100~1501x,根据我国情况本标准定为751x。床头的实测照度多数为1001x左右,平均照度为1101x, 而原标准最高为1001x,稍低,本标准提高到150lx。写字台的实测照度多在100~2001x之间,而原标准高档为2001x,美国为3001x, 日本为300~7501x;本标准定为300lx。卫生间的实测照度多数在100~2001x之间,原标准高档为1001x,而美国为3001x,日本为100~2001x,本标准定为1501x。
2 中餐厅重点实测照度多数在100~200lx之间 ,平均照度为186lx,而普查设计照度多数在200~3001x之间,原标准高档照度为1001x,照度偏低,CIE标准和德国为200lx,日本为200~3001x,本标准定为2001x。
3 西餐厅、酒吧间、咖啡厅照度,不宜太高,以创造宁静、优雅的气氛。实测照度均小于1001x。原标准高档为501x,照度偏低,本标准定为1001x。
4 多功能厅重点实测照度多数在100~2501x之间,平均照度为1491x,而普查照度均在300~4001x之间,CIE标准、德国、俄罗斯均为200k,而美国为500lx,日本为200~500lx,本标准取各国标准的中间值,定为3001x。

6 旅馆建筑国内外照度标准值对比 单位:lx

房间或场所
原标准
GBJ 133--90
CIE
S 008/E
--2001
美 国IESNA--2000
JIS Z
9110---1979
德国
DIN 5035--1990
俄罗斯
CHИП23-05-95
本标准
普查
照度范围
平均照度
般活动区
<50
78.9%
37
100~200
(94%)
20~30~50

100
100~150

100
75
100
57.9%
110

50~75~
100



150
写字台
100~200
100%
208
100~200
(64.6%)
100~150~200

300
300~750

300
卫生间
100~200
66.4%
173
(水平)
100~200
(100%)
50~75~
100
300
100~200

150
84
垂直
中餐厅
100~200
83.2%
186
200~300
(75%)
50~75~
100
200

200~300
200

200
西餐厅、
酒吧间
<100
82.5%
69

20~30~50





100

多功能厅
100~200
(76%)
149
300~400
(100%)
150~200~
300
200
500
200~500
200
200
300
门厅、总服务台
50~100
62.6%
121
200~300
(83.4%)
75~100~
150
300
100
300
阅读处
100~200


300
休息厅
200
客房层走廊
<50
(75%)
43


100
50
75~100


50
厨房



150

200~500

500
200
200
洗衣房



150


100~200

200
200
5 门厅、总服务台、休息厅是旅馆的重要枢纽,是人流集中分散的场所,重点调查照度约1001x左右,平均为1211x,而普查多数在200~3001x之间,原标准高档为1501x,而国外标准在100~3001x之间,结合我国实际情况,本标准将门厅、总服务台定为3001x,将休息厅定为2001x。
6 客房层走道实测照度多数小于501x,平均为431x,而国外多为50~1001x之间,本标准定为501x。
7 旅馆建筑各房间的统一眩光值(UGR)和显色指数(Ra)是参照CIE标准《室内工作场所照明》S 008/E--2001制订的。
5.2.6 医院建筑照明标准值是根据对我国六大区的64所医院建筑照明调查结果,并参考《综合医院建筑设计规范》JGJ49--88、CIE标准和一些国家的照明标准经综合分析研究后制订的。医院建筑的国内外照度标准值对比见表7。原标准无此项标准,为新增项目。
l 治疗室的实测照度大多数在100~2001x之间,平均照度为1801x,我国行标高档为1001x,而国际及国外的照度标准均在300~500lx之间,高的可达10001x。考虑我国实际情况,提高到3001x,还是现实可行的,故本标准定为3001x。
2化验室的实测照度大多数在200~3001x之间,平均照度为2601x,而国外标准多在5000lx,考虑到化验的视觉工作精细,参照国外标准,本标准也定为5001x。
7 医院建筑国内外照度标准值对比 单位:lx
房间或场所
必威体育官方网站 标准JGJ 49-88
CIE
S008/E
--2001
美 国IESNA--2000
JIS Z
9110---1079
德国
DIN 503
5--1990
本标准
普查
照度范围
平均照度
治疗室
100~200
77.8%
180
100~200
(85.2%)
50~100
1000
500
(一般)
300
300~750
300
300
化验室
200~300
71.6%
260
100~200
(93.8%)
75~150
500
500
200~500
500
500
手术室
>300
100%
417
200~300
(72.2%)
100~200
1000
3000~10000
750~1500
1000
750
100~200
82.4%
173
100~200
(91.7%)
75~150
500
300(一般)
500(工作台)
300~750
500
1000
300
候诊室
100~200
75.2%
177
100
(100%)
50~100
200
100(一般)
300(阅读)
150~300

200
100~200
(80%)
120
100
(60%)
15~30
100
(一般)
300
(检查、阋读)
50(一般)
300(阅读)
500(诊断)
100~200
100(一般)
200(阅读)
300(检查)
100
护士站
100~200
82.3%
154
100~200
(100%)
75~150

300(一般)
500(桌面)
300~750
300
300
100~200
94.1%
211
100~200
(95.2%)


500

300-750

500
重症监护室




500


300
300

3 手术室一般照明实测照度多在200~3001x之间,我国行标高档为200lx,而国外平均在10001x左右,美国高达3000lx以上,而本标准是采用国外的最低标准,定为7501x。
4 诊室的实测照度在100~2001x之间,平均为173lx,我国行标最高为1501x,而国外多数在300~5001x之间。对现有诊室照度水平,医生反映均偏低,故本标准提高到3001x。
5 候诊室的实测照度多数在100~2001x之间,平均为177lx,我国行标高档为100lx,而CIE标准为200lx,美国和日本为100~3001x之间,考虑候诊室可比诊室照度低一级,本标准定为2001x。挂号厅的照度与候诊室的照度相同。
6 病房的实测照度多数在100~2001x之间,平均为1201x,我国行标最高为100lx,而国外一般照明为1001x,只有在检查和阅读时要求照度为200~5001x,此时多可用局部照明来实现,本标准定为1001x。
7 护士站的实测照度多在100~2001x之间,平均为1541x,我国行标高档为1501x,护士人员反映偏低,医护人员多在此处书写记录,而国外多在300~500lx之间,本标准将照度提高到3001x。
8 药房的实测照度多在100~2001x之间,美国为5001x,日本为300~7501x,考虑到药房视觉工作要求较高,需较高的照度,才能识别药品名,本标准定为5001x。
9 重症监护室是医疗抢救重地,要求有很高的照度,以满足精细的医疗救护工作的需要,参照CIE标准,本标准定为5001x。
10 医院各房间的统一眩光值(UGR)和显色指数(Ra)是参照CIE标准(室内工作场所照明)S008/E--2001制订的。
5.2.7 学校建筑照明标准值是根据对我国六大区的99所学校建筑的照明调查结果,并参考我国《中小学校建筑设计规范》GBJ 99---86、CIE标准以及一些国家的照明标准经综合分析研究后制订的。学校建筑的国内外照度标准值对比见表8。原标准无此项标准,为新增项目。
1 教室的实测照度多数在200~3001x之间,平均照度为2321x,实际照度和设计照度均较低,国标GBJ 99--86为1501x。而CIE标准规定普通教室为3001x,夜间使用的教室,如成人教育教室等,照度为5001x。美国为5001x,德国与CIE标准相同,日本教室为200~7501x。本标准参照CIE标准的规定,教室定为3001x,包括夜间使用的教室。
2 实验室的实测照度大多数在200~3001x之间,平均照度为2941x,国标GBJ 99--86为1501x,偏低,多数国家为300~5001x,本标准定为3001x。
3 美术教室的普查照度多在200~3001x之间,国标GBJ 99---86为2001x,国外标准多为5001x,因美术教室视觉工作精细,本标准定为5001x。
4 多媒体教室的普查照度多在200~3001x之间,国标GBJ99--86为2001x,国外照度标准为400~5001x之间,考虑因有视屏视觉作业,照度不宜太高,本标准定为3001x。
5 目前还有部分教室无专用的黑板照明灯,必须专门设置。黑板垂直面的照度至少应与桌面照度相同,为保护学生视力,本标准将原国标GBJ99---86的2001x,提高到5001x。
6 学校建筑各种教室的统一眩光值(UGR)和显色指数(Ra)是根据CIE标准《室内工作场所照明》S 008/E--2001制订的。
5.2.8 博物馆照明标准值是在对27所博物馆照明实测基础上,参照CIE标准和一些国家博物馆照明标准,以及采用我国必威体育官方网站 标准(博物馆照明设计标准)而制订的。博物馆的国内外照度标准值对比见表9。原标准无此项标准,为新增项目。






8 学校建筑国内外照度标准值对比 单位:lx
房间或场所
国际
GBJ99-86
CIE
S 008/E
--2001
美 国IESNA—
2000
JIS Z
9110---1979
德国
DIN 5035--1990
俄罗斯
CHИП23-05-95
本标准
重点
普查
照度范围
平均照度
教室
200~300
(66.6%)
232
200~300
(94%)
150
300 500
(夜校、成人教育)
500
200~750
300
500
300
300
实验室
200~300
(70%)
295
200~300
(94.8%)
150
500
500
200~750

500
300
300
美术教室

196
200~300
(94.1%)
200
500
750

500


500

500
多媒体教室

300
200~300
(90.7%)
200
500



500

400
300
教室黑板
<150
(55%)
170

200
(黑板面)
500



500
500

9 博物馆陈列室展品国内外照度标准值对比 单位:lx
本调查
博物馆必威体育官方网站 标准
CIE
博物馆标准1984
美国
IESNA
--2000
英国CIBS
一1984
日本
IJSZ
9110--1979
俄罗斯
CHИП23-05-95
本标准
重点

普查
最高
照度
最低照度
平均
照度
对光特别敏感的展品
654
299
513

≤50
50

50
75~150
50~75
50
对光敏感
的展品
300
85
179

≤150
150

150
300~750
150
150
对光不敏
感的展品
370
339
355

≤300
300
无限制
无限制
750~
1500
200~500
300

1 博物馆必威体育官方网站 标准,将对光特别敏感展品、对光敏感展品和对光不敏感展品的照度分别定为不超过501x、1501x和3001x,此标准与CIE 1984年博物馆照明标准一致。本标准采用此照度值。
2 根据陈列室一般照明的照度低于展品照度的原则,一般照明的照度按展品照度的20%~30%选取。
3 根据CIE标准的规定,统一眩光值(UGB)应为19,对辨色要求高的展品,其显色指数(Ra)不应低于90,对于显色要求一般的展品显色指数(Ra)为80。
5.2.9 展览馆展厅的国内外照度标准值对比见表10。


10 展览馆展厅国内外照度标准值对比 单位: lx

房间或场所
美国
IESNA
--2000
日本
JISZ
9110--1979
俄罗斯
CHИП23-05-95
最高
照度
最低
照度
平均
照度
最高
照度
最低
照度
平均
照度
展厅
一般
619
610
615
500
150
207
100
200~500
200
200
高档
300
1 展览馆展厅的照度,本次调查展厅数量少,调查结果说明不了普遍性问题。展厅照明标准,主要是参考日本、俄罗斯的照度标准制订的。根据不同建筑等级以及不同地区的差别,将展厅分为一般和高档二类。一般展厅定为200lx,而高档展厅定为3001x,至于本次实测的展厅是新建的属亚洲最大的广东省展览馆展厅,一般照明初始平均照度为615lx,维护系数按0.8计算,则维持平均照度约为4921x。该展览馆由日本公司设计执行的是日本标准,照度太高。目前,我国不宜采用此照度值。
2 根据CIE标准的规定展厅的统一眩光值(UGR)为22,而显色指数(Ra)为80。
5.2.10 交通建筑照明标准值是根据对我国六大区的28座机场、 车站、汽车客运交通站的照明调查结果,并参考原国家标准、CIE标准以及一些国家照明标准经综合分析研究后制订的。本标准中机场建筑照明系新增加项目。交通建筑的国内外照度标准值对比见表11。
11 交通建筑(火车站、汽车站、机场、 码头) 国内外照度标准值对比 单位:lx
房间或场所
原标准
GBJ 133--90
CIE S 008/E--2001
美 国IESNA-2000
JIS Z
9110---1979
普查
照度范围
平均
照度
售票台



200



500
问讯处



150
500
(台面)


200
候车(机 船)室
普通
100~200
(35.7%)
>200
(42.9%)
177
169
(火)
255
(机)
50~75
~100
150
200
50
300~750(A)
150~300 (B)
75~l50 (C)
150
高档
200
中央大厅
453~473
463


200
30

200
售票大厅
≥200
(61.5%)
241
125
75~100
~150

200
500
300~750(A)
150~300(B)

200
海关、护照检查



100~150
~200
500


500
安全检查
≥200
(75%)
321


300
300

300
换票、行李托运

273


50~75
~100

300
300


300
行李认领、到达大厅、出发大厅
197

193
50~75
~100

200
50


200
通道、连接区、扶梯
130(火车)575(机场)平均391

175~
190
15~20
~30
150

150~330(A)
75~150(B)
50~150(C)
150
站台(有棚)站台(无棚)



20~
30
15-20-30
10-15-20


150~300(A)
75~150(B)
75
50

1 售票台台面,原标准为200lx,照度偏低,因工作精神集中,收现金、发票,本标准定为5001x。
2 问讯处的原标准高档为1501x,而CIE问讯处台面为5001x,根据我国情况,定为2001x。
3 候车(机、船)室的实测照度多数在1501x以上,原标准高档为1501x。CIE标准规定为2001x,而日本分为三级,A级为300~7501x,B级为150~3001x,C级为75~1501x。本标准将候车(机、船)室(厅)分为普通和高档二类,普通定为1501x,高档定为2001x。
4 中央大厅的实测照度较高,平均照度为4631x,而原标准最高为100lx。CIE标准规定为200lx,参照CIE标准规定,本标准定为2001x。
5 售票厅的重点实测照度半数大于2001x,平均照度为2411x,而普查只有1251x。原标准高档为150lx,CIE标准规定为2001x,美国为5001x,而日本分不同等级车站定照度标准,A级为300~7501x,B级为150~3001x。根据我国情况,参照CIE标准,本标准定为2001x。
6 海关、护照检查,原标准为2001x,参照CIE标准规定,本标准定为5001x。
7 安全检查的实测照度多数大于2001x,平均照度为3211x,CIE标准和美国均规定为300lx,本标准定为3001x。
8 换票和行李托运的实测照度为2731x,原标准高档为100lx,而CIE标准和美国规定均为3001x,本标准定为3001x.
9行李认领、到达大厅和出发大厅的实测照度为1971x,而CIE标准为2001x,本标准参照CIE标准,定为2001x。
10通道、连接区、扶梯的普查平均照度为175~1901x,原标准高档为301x,照度太低,而CIE标准规定为150lx,日本1501x是三级中的中间值,本标准定为1501x。
11 本标准有棚站台定为751x,无棚站台定为501x,符合现今的实际情况。
12 交通建筑房间或场所的统—眩光值(UGR)和显色指数(Ra)是根据CIE标准《室内工作场所照明》S 008/E--2001制订的。
5.2.11 体育建筑的照明标准值是根据对我国一些主要城市的29座体育场馆的照明调查结果,并参考原国家标准、CIE标准以及一些国家的照明标准经综合分析研究后制订的。体育场馆的国内外照度标准值对比见表12。
12 体育建筑照度国内外厢度标准值对比 单位:lx
房间或场所
原标准
GBJ 133--90
CIE
No.83--1989
美 国IESNA-2000
JIS Z
9110---1979
本标
普查
照度范围
平均
照度
体育场
1000
~2000
(83.3%)
1870
1000~
2000
(100%)
300~500
~750
300~500
~750
300~500
~750
500~
750~
1000(A)
750~
1000~
1400(B)
1000~
1400
(C)
1000~
1500
750~1500(正式)
300~750(一般)
500~750
~l000(A)
体育馆
2000
(69.6%)
2387
1000~
2000
(100%)
1500~
2000
750~1500(正式)
300~750(一般)
750~
1000~
1500(B)
游泳馆
1000~
2000
(100%)
1462
1000~
2000
(75%)
300~750
750-1500(正式)
300-750(一般)
1000~
1500(C)
训练馆
1000~2000
(100%)
1416

200~750




注:CIE标准的(A)(B)和(C)为三组比赛项目的彩电转播照度值,而原标准为非彩电转播照度值
本标准的表5.2.11-l和表5.2.11-2规定了各种运动项目所对应的照度标准值,实际上这些运动项目是在综合体育场馆进行的。我们测试的场馆是在全部开灯情况下进行。在实际设计时,均考虑了通过控制提供各种运动项目各种级别所需的照度值。在表5.2.11-1中所列的照度值是在参考原标准的高档值基础上做了小的调整。表5.2.11-2仍然采用原标准的照度值,这与CIE标准所规定的彩电转播时照度值—致。
1 根据调查结果,体育场的实测照度大多数在1000~20001x之间,平均照度为18701x。
2 体育馆实测照度半数以上为20001x,平均照度为23871x。
3 游泳馆实测照度多数在1000~20001x之间,平均照度为14621x。
4 训练馆实测照度全在1000~20001x之间,平均照度为 14161x
根据以上调查分析,我国现有的体育场馆照度均高于CIE彩电转播时标准规定的照度值,而本标准仍然采用CIE标准规定的彩电转播时的照度值,因为此值已可以满足各种运动项目比赛和训练所要求的照度。
本标准的表5.2.11—3规定了有无彩电转播的眩光值(GR) 和显色指数(Ra)。
目前对室外体育场的眩光评价可按CIE出版物《室外体育场和广场照明的眩光评价系统》No.112(1994)的额定眩光值(GR)执行,眩光值(GR)不应小于刃。而对体育馆的室内眩光评价尚无规定。
关于显色指数,彩电转播的比赛场馆要求显色指数(Ra)不小于80,当今大型国际和国内比赛要求显色指数(Ra)甚至不宜小于90。而对于非彩电转播的场馆的显色指数(Ra)不应小于65。
53 工业建筑
5.3.1 工业建筑的照明标准值是根据对全国六大区的机械、电子、纺织、制药等16大类工业建筑645个房间或场所的照明调查结果,并参考原国家标准(工业企业照明设计标准)GB50034--92、CIE标准以及一些国家的照明标准经综合分析研究后制订的。
各类工业场所调查数据和国内外标准
各类工业场所调查照度值和国内外标准值对比见表13。
13 工业建筑国内外照度标准值对比 单位:lx
房间或场所
本调查
原标准
GB
50034
---92
CIE
S 008/
--2001
德国
DIN 5035
—1990
美国
IESNA
--2000
日本
JIS Z
9110
—1979
俄罗斯
CHИП23-05-95

重点
普查

1通用房间或场所

试验
一般
771
313
150
500
300

300

300

精细






3000

500

一般

408

750-
1000
750
300
1000
300~
3000
200
300

精细、有颜色要求



3000
10000


750

计量室、测量室

400
200
500




500

变、配
电站
配电装置室
131
219
50
200~500
100
500,300,
100
150~300
150,
200
200

变压器室
131
30

75
100

电源设备室、发电机室

220
50
200
100
500,300,100
150~
300
150,
200
200

控制
一般控制室
332
267
100
300

100
300
150(300)
300

主控制室
381
200,150
500


750

500


房间或场所
本调查
原标准
GB
50034
---92
CIE
S 008/
--2001
德国
DIN 5035
—1990
美国
IESNA
--2000
日本
JIS Z
9110
—1979
俄罗斯
CHИП23-05-95

重点
普查

电话站、网络中心

400
150

300
500,300,
100

150,
200

500

计算机站

400

500

500,300,
100


500

动力
机房.空调机房

120
30
200
100
500,
300,
100
150-
500
50
100

泵房
130
175
30
200
100

150,200
100

冷冻站
130
175
50
200
100


150

压缩空气站

150
5O



150,
200
150

锅炉房、煤气站的操作层

99
30
100
100

50~
150
100

大件库
158
9l
10
100
50
50
30
50
50

一般件库
156
15
100
100
50
75
100

精细件库
217
30
200
300
75
200
200

车辆加油站




100



100

2机、电工业

粗加工
443
208
50
(500)


300
300
200
(1000)
200

一般加工
公差≥0.1mm
300
75
(750)
300
300
500
750
200
(1500)
300

精密加工
公差≤0.1mm
392
150
(1500)
500
500
3000~
10000
1500~
3000
200
(2000)
500

机电
仪表
装配
大件
376
250
75
200
200
300
300
200
(500)
200

—般件
340
100
(750)
300
300
500

300
(750)
300

精密
574
150
(1500)
500
500
3000~
10000
3000

500

特精密
750

续表13






房间或场所
本调查
原标准
GB
50034
---92
CIE
S 008/
--2001
德国
DIN 5035
—1990
美国
IESNA
--2000
日本
JIS Z
9110
—1979
俄罗斯
CHИП23-05-95
重点
普查
电线、电缆制造



300
300



300
线
大线圈



300
300



300
中等线圈



500
500



500
精细线圈



750
1000



750
线圈浇注



300
300



300
—般

3l0
75
300
300
300
200
200
200
精密

100
300
300
3000~
10000
200
200
300
钣金

270
75
300
300



300
冲压.剪切
507
50
(300)
300
200
300,500,
1000


300
热处理

338
50





200
熔化、浇铸

192
50
300
200
300
200



200
造型

50
(500)
300
500



300
精密铸造的制
模、脱壳

330






500
锻工

200
50
300,
900

200


200
200
电镀
652
350
75
300
300


200
(500)
300
一般
171
242
75
750
500
300,
500,
1000

200
300
精细

300
500
酸洗、腐蚀、清洗
431
296
50





300
一般装饰

313
200
(750)

500
300,
500,
1000


300
精细
500
续表13




房间或场所
本调查
原标准
GB
50034
---92
CIE
S 008/
--2001
德国
DIN 5035
—1990
美国
IESNA
--2000
日本
JIS Z
9110
—1979
俄罗斯
CHИП23-05-95
重点
普查
复合材料加工、铺叠、装饰
440







500
一般
291
225
50
(500)

200
900

300
(750)
200
精密
300
75
(750)

500

300
3 电子工业
电子元器件
387
380

1500
1000

1500~
3000

500
电子零部件
375

1500
1000


500
电子材料
228






300
酸、碱、药液及粉配制
300






300
4 纺织、化纤工业
纺织

225

200~
1000
200~
1000



150~
300
化纤

132




75~
200
5 制药工业
制药生产

334

500




300
生产流转通道

125





200
6 橡胶工业
炼胶车间

300

500




300
压延压出工段

320





300
成型裁断工段

32O





300
硫化工段

230





300
7 电力工业
锅炉房

70

100
100


75
100
发电机房

158

200
100



200
主控制室

328

500
300


150~
300
500
续表13




续表13

房间或场所
本调查
原标准
GB
50034
---92
CIE
S 008/
--2001
德国
DIN 5035
—1990
美国
IESNA
--2000
日本
JIS Z
9110
—1979
俄罗斯
CHИП23-05-95
重点
普查
8钢铁工业
炼铁

142

200
50~
200



30~
100
炼钢

200

50~
200
50~
200



150~
200
连铸

200

50~
200
50~
200



150~
200
轧钢

150

300
50~
200



50~
200
9 造纸工业

160

200~
500
200~
500



150~
500
10 食晶及饮料工业
糕点、糖果

136

200~
300




200
乳制品、肉制品

143

200~
500




300
饮料

120






300
糖化

120
200
200




200
发酵

120
200
200




150
包装

120
200
200




150
11 玻璃工业
熔制、备料、退火

160

300
300



150
窑炉

160

50
200



100
12水泥工业
主要生产车间(破碎、原料粉磨、烧成、水泥粉磨、包裴)



200~
300
200



100
储存








75






续表13
房间或场所
本调查
原标准
GB
50034
---92
CIE
S 008/
--2001
德国
DIN 5035
—1990
美国
IESNA
--2000
日本
JIS Z
9110
—1979
俄罗斯
CHИП23-05-95
重点
普查
输送走廊








30
粗坯成型



300
200



300
13 皮革工业
原皮、水浴

250

200
200



200
转毂、整理、成品

250

300
300



200
干燥








100
14卷烟工业
制丝车间



200~
300
200~
300



200
卷烟、接过滤
嘴、包装



500
500



300
15化学、石油工业
生产场所

96

50~300
50~200



30~
100
生产辅助场所

30




16木生和家具制造
一般机器加工

40
500
(500)

300
300

200
(1000)
200
精细机器
加工

50
(500)
500
500
500,
1000

500
锯木区

75
300
200


300
一般

40
75
(500)
750
500


200
(1000
300
精细

750
胶合、组装

40

300
300


200
(1000)
300
磨光、异形细木工


750



750
注:1 本节工业建筑场所规定的照度都是一般照明的平均照度值,部分场所需要另外增设局部照明,其照度值按作业的精细程度不同,可按一般照明照度的1.0~3.0倍选取。
2 表中数值后带“( )”中的数值,系指包括局部照明在内的混合照明照度值。
3 表中GB 50034--92的照度值系取该标准三档照度值的中间值。
4 表中CIE标准及各国标准数值有一部分系参照同类车间的相同工作场所的照度值,而不是标准实际规定的数值。







2主要修订原则
1)近十多年来我国国民经济持续发展,当前有需要也有条件适当提高照度水平。
2)根据标准制订的原则,有条件的尽量向国际标准靠近。国际照明委员会(CIE)于2001年新颁布的《室内照明工作场所的照明》CIE S 008/E--2001比较符合或接近我国当前的实际状况,可以作为参考。
3 主要依据
1)根据本次标准修订中进行的普查和重点调查取得的资料;
2)参照CIE《室内工作场所照明》S008/E--2001国际标准;
3)考虑原标准GB 50034--92的状况,适当参考德、美、日、俄等国的标准。
4本标准主要变化和特点
1)取消GB 50034--92按视觉作业特性划分十个等级的方法,改为直接规定作业场所或房间的照度值,比较直观,便于应用。
2)变更了原标准规定一般照明照度值和混合照明照度值的办法,本标准只规定一般照明照度值,对需要增设局部照明的场所,按需要另增加照度,并规定需要局部照明时,其增加照度按一般照明照度的1.0~3.0倍选取。原因:一 是按CIE新标准的方式;二是考虑工程设计中主要是设计和计算一般照明,而局部照明很少计算,通常是按作业需要配置和调整,或者由生产设备配套,所以规定一般照明照度更为实用。
3)将原标准规定的每个场所给出三档照度值,统一定为一个照度值,是按CIE新标准的方式。同时,规定了按一定条件可以提高或降低一级照度的条款。
4)原标准规定了视觉作业十个等级的照度,在附录中列出了机械工业和通用场所的具体照度标准。本标准由于取消了十个等级的照度标准,将我国工业较常见的机电、电子及信息产业、纺织、钢铁、化工石油、造纸、制药等15个代表性必威体育官方网站 及通用工业场所,共16类的代表性房间或场所制订了照度标准值。其他未涉及的工业和已列入的15个必威体育官方网站 的其他房间则由必威体育官方网站 照明标准确定。
5)部分作业场所,由于其作业精细程度和其对照明要求差异很大,本标准规定了两档或多档不同精度的照度值,以适应不同必威体育官方网站 、不同作业精度和不同企业规模的需要,供工程设计时按实际要求确定。



5关于质量标准

UGR和Ra标准值与原标准的方式不同,按不同房间或场所规定了UGR和Ra质量标准值。UGR和Ra值主要是参考CIE标准《室内工作场所照明》S 008/E--2001制订的。

54公用场所

5.4.1 本条所指的公用场所是指公共建筑和工业建筑的公用场所,它们的照度标准值是参考原国家标准、CIE标准以及一些国家标准经综合分析研究后制订的。除公用楼梯、厕所、盥洗室、浴室的照度比CIE标准的照度值有所降低外,其他均与CIE标准的规定照度相同,电梯前厅是参照CIE标准自动扶梯的照度值制订的。此外,将门厅、走廊、流动区域、楼梯、厕所、盥洗室、浴室、电梯前厅,根据不同要求,分为普通和高档二类,便于应用和节约能源。公用场所国内外照度标准值对比见表14。




14公用场所国内外照度标准值对比 单位:lx

房间或场所
原标准
GBJ
133--90
CIE
S008/E
--2001
IESNA
--2000
日本
JIS Z
9110
一1979
DIN 5035
—1990
俄罗斯
CHИП23-05-95

100
100
200~500
相邻房间照度的 2倍
30~150
100(普通)
200(高档)
走廊、流
动区域
15~20
~30
100
100
100~200
50
20~75
50(普通)
100(高档)
楼梯、平台
20~30
~50

150

50
100~300
l00
10~
100
30(普通)
75(高档)
自动扶梯

150
50
500~750
(商店)
100

150
厕所、盥洗
室、浴室
20~30
~50
200
50
100~200
100
50~75
75(普通)
150(高档)
电梯前厅
20~50
~75


200~500


75(普通)
150(高档)
休息室
30~50
~75
(吸烟室)
100
100
75~150
100
50~75
100
储藏室
仓库
20~30
~50
100
100
75~150
50~200
75
100
车库
停车间检修间
15
75




75
200


5.4.2备用照明、安全照明和疏散照明的照度标准值是参照原《工业企业照明设计标准》GB 50034--92和《建筑防火设计规范》制订的。




6 照明节能

61 照明功率密度值

6.1.1 本条规定了居住建筑的照明功率密度值。当符合第4.1.3 和第4.1.4条的规定,照度标准值进行提高或降低时,照明功率密度值应按比例提高或折减。居住建筑的照明功率密度值是按每户来计算的。居住建筑国内外照明功率密度值对比见表15。


15 居住建筑国内外照明功率密度值对比 单位:W/㎡
房间或场所
北京市绿照程DBJ 01- 607—2001
俄罗斯
MTCH
2.01--98
普查
照明功率密度
对应照度
(lx)
现行值
目标值
起居室
卧 室
餐 厅
厨 房
卫生间
LPD<5
(20.6%)
5~10
(44.1%)
10~15
(23.5%)
户平均8.93

7
20
7
6
100
75
150
100
100

根据调查结果,约半数住户LPD在5~10W/㎡之间,户平均为8.93W/㎡,北京市《绿色照明工程技术规程》DBJ 01-607--2001(以下简称北京市绿照规程)为7W/㎡,台湾的调查结果为7W/㎡,本标准现行值定为7W/㎡,目标值定为6W/㎡。
6. 1.2本条为强制性条文,规定了办公建筑照明的功率密度值。当符合第4.1.3和第4.I.4条的规定,照度标准值进行提高或降低时,照明功率密度值应按比例提高或折减。办公建筑国内外照明功率密度值对比见表16。
16 办公建筑国内外照明功率密度值对比 单位:w/㎡
房间或
场所
北京市
绿照规程
DBJ Ol一
607--2001
ASHRAE
/IESNA
—90.1
—1999
日本
节能法
1999
俄罗斯MTCH
2.01
—98
照明功率密度
对应
照度
(lx)
现行值
目标值
普通
办公室
l0~18
(47.6%)
l8~22
(11.9%)
平均20
10~18
(61.7%)
18~22
(9.9%)
13
11.84
(封闭)
13.99
(开敞)
20
25
11
9
300
高档
办公室
20
18
15
500
会议室
lO~18
(44.8%)
18~22
(10.3%)
平均20.1
lO~18
(54.1%)
18~22
(16.4%)

16.14
20

11
9
300
营业厅

10~18
(30.8%)
<10
(58.5%)

15.07
30
55
13
11
300
文件整
理、复
印、发
行室
平均
17.9
10~18
(45.5%)
18~22
(45.5%)



25
11
9
300
档案室

10~18
(75%)




8
7
200

由表16可知:
1将办公室分为普通办公室和高档办公室两种类型是符合我国国情的,而且更加有利于节能。重点调查对象多为高档办公室,其平均照明功率密度为20w/㎡,本标准为了节能,将高档办公室定为18w/㎡,目标值定为15w/㎡。从调查结果看,半数被调查办公室在10~18W/㎡之间,本标准将昔通办公室定为11W/㎡,目标值定为9W/㎡。
2 从调查结果看,半数的会议室在10~18W/㎡之间,而美国接近17W/㎡,日本为20W/㎡,根据我国的照度水平及调查结果,本标准定为11W/㎡,目标值定为9W/㎡。
3 国外营业厅的照明功率密度均较高,在26~35w/㎡之间,而我国的调查结果多数小于l0W/㎡,考虑到我国的照度水平及调查结果,本标准定为13W/㎡,目标值定为11W/㎡。
4 文件整理、复印和发行室,只有俄罗斯有相应标准,且其值较高为25W/,本标准和我国的照度水平相对应,定为11W/㎡,目标值定为9W/㎡。
5 档案室多数在10~18W/㎡之间,根据所规定照度,本标准定为8W/㎡,目标值定为7W/㎡。
6.1.3本条为强制性条文,规定了商业建筑的照明功率密度值。当符合第4.1.3和第4.1.4条的规定,照度标准值进行提高或降低时,照明功率密度值应按比例提高或折减。商业建筑国内外照明功率密度值对比见表17。
17 商业建筑国内外照明功率密度值对比 单位:W/㎡


由表17可知,商业建筑照明重点调查的照明功率密度平均为30.7W/㎡,日本为20W/㎡,美国为22.6W/㎡,俄罗斯为25W/㎡,北京市为30W/㎡。本标准结合我国情况,为节约能源,高档商店营业厅定为19W/㎡,目标值定为16W/㎡;一般商店营业厅定为12W/㎡:,目标值定为10W/㎡;因超市净高较高,一般超市营业厅定为13W/㎡,目标值为11W/㎡;高档超市营业厅定为20W/㎡,而目标值定为17W/㎡。
6.1.4 本条为强制性条文,规定了旅馆建筑的照明功率密度值。当符合第4.1.3和第4.1.4条的规定,照度标准值进行提高或降低时,照明功率密度值应按比例提高或折减。旅馆建筑国内外照明功率密度值对比见表18。
18 旅馆建筑国内外照明功率密度值对比 单位:W/㎡


由表18可知:
1 客房照明功率密度平均约为12W/㎡,日本和北京标准均为15W/㎡,只有美国很高,约为27W/㎡,根我国实际情况,本标准定为15W/㎡,而目标值定为13W/㎡。
2 中餐厅调查结果平均为17~20W/㎡之间,而多数在10~15W/㎡之间,根据我国实际情况,本标准定为13W/㎡,而目标值定为11W/㎡。
3 多功能厅调查结果平均为23W/㎡,因只考虑一般照明,本标准定为18W/㎡,而目标值定为15W/㎡。
4客房层走廊调查结果为平均5.8W/㎡,日本为10W/㎡, 而北京为6W/㎡,本标准定为5W/㎡:,而目标值定为4W/㎡。
门厅参考国外标准,本标准定为15W/㎡,而目标值定为13W/㎡。
6.1.5本条为强制性条文,规定了医院建筑的照明功率密度值。 当符合第4.1.3和第4.1.4条的规定,照度标准值进行提高或降低时,照明功率密度值应按比例提高或折减。医院建筑国内外照明功率密度值对比见表19。
由表19可知:
1治疗室和诊室的照明功率密度重点调查结果约半数在5~l0W/㎡之间,而普查约半数在10~15W/㎡之间,平均值约为12W/㎡,北京市定为15W/㎡,美国稍高些为17W/㎡;日本诊室最高为30W/㎡,治疗室为20W/㎡,根据我国实际情况定为11w/㎡是可行的。目前多数低于此水平,照度水平较低,而目
标值定9W/㎡。

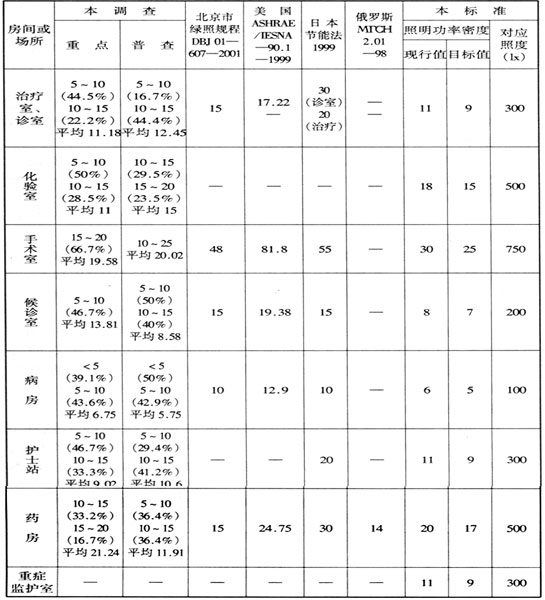

19 医院建筑国内外照明功率密度值对比 单位:W/㎡

2 化验室重点调查结果平均为11W/㎡,而普查平均为15W/㎡,多数医疗人员反映较暗,应提高照度到500lx,故相应的功率密度,定为18W/㎡,而目标值定为15W/㎡。
3 手术室调查结果平均为20W/㎡,日本、美国及北京市的标准均很高,考虑到本标准所对应的照度及所规定的功率密度均为一般照明,故定为30W/㎡ ,而目标值定为25W/㎡。
4 候诊室调查结果多数在10W/㎡以下,平均值约9~14W/㎡之间,考虑其照度应低于诊室照度,本标准定为8W/㎡,而目标值定为7W/㎡。
5 病房的照明功率密度多数在l0W/㎡以下,平均值为6~7W/㎡,美国、日本和北京市的标准稍高些,本标准定为6W/㎡,而目标值定为5W/㎡。
6护士站大多数的照明功率密度在15W/㎡以下,平均值为9~11W/㎡,本标准定为11W/㎡,而目标值定为9W/㎡。
7药房多数的照明功率密度在20W/㎡以下,而美国和日本分别为25W/㎡和30W/㎡,考虑到药房需有500lx的水平照度,从而提供较高的垂直照度,故本标准定为20W/㎡,而目标值定为17W/㎡。
8重症监护室的照度为3001x,本标准定为11W/㎡,而目标值定为9W/㎡。
6.1.6 本条为强制性条文,规定了学校建筑的照明功率密度值。当符合第4.1.3和第4.1.4条的规定,照度标准值进行提高或降低时,照明功率密度值应按比例提高或折减。学校建筑国内外照明功率密度值对比见表20。
20 学校建筑国内外照明功率密度值对比 单位:W/㎡

由表20可知:
1 根据调查,我国大多数教室照明功率密度均在15W/㎡ 以下。多数教室照度较低,达到3001x的教室很少。美国为17W/㎡、日本为20W/㎡、俄罗斯为20W/㎡,这些国家教室的照度约为500lx,考虑到我国照度为300lx,将教室定为11W/㎡, 目标值定为9W/㎡。阅览室照明功率密度与教室相同。
2 实验室的照明功率密度调查结果,多数在15W/以下, 平均为10.7~-13W/㎡,而美国、日本及俄罗斯在20~30W/㎡之间,本标准考虑到实验室与普通教室照度标准相同,故定为11W/㎡,目标值定为9W/㎡。


3 美术教室的照明功率密度调查结果多数在20W/㎡以下,实际照度应为500lx,故本标准定为18W/㎡,目标值定为15 W/㎡。
4多媒体教室的照度要求较低,功率密度多数在15W/㎡ 以下,故功率密度定为11W/㎡,目标值定为9W/㎡。
6.1.7 本条为强制性条文,规定了工业建筑的通用房间或场所、机电工业、电子和信息产业的房间或场所的照明功率密度(LPD)值。当符合第4.1.3和第4.1.4条的规定,照度标准值进行提高或降低时,照明功率密度值应按比例提高或折减。制订的主要依据是:
1 对全国六大区,各类工业建筑共计645个房间或场所普查和重点实测调查的数据,进行平均值计算和分析,折算到对应照度作为主要依据。
2 对原国标GB 50034---92中附录六“室内照明目标能效值 (建议性)”的数据,设定了相应条件,经计算求出与本标准相应照度的LPD值作为主要参考。
3参考了美、俄等国的相关标准。
在制订各类场所的LPD值时,进行了典型的计算分析,考虑了合理使用的光源、灯具及场所防护要求、维护系数等状况,并留有适当的余地。
鉴于典型计算分析中,房间的室形指数按1或大于1取值;当室形指数小于1时,利用系数将有所下降,因此可将规定的LPD值适当增加。
工业建筑各类场所国内外照明功率密度值对比见表21.

21 工业建筑国内外照明功率密度值对比 单位:W/


























续表 21




续表 21


6. 1.8有些场所为了加强装饰效果,安装了枝形花灯、壁灯、艺术吊灯等装饰性灯具,这种场所可以增加照明安装功率。增加的数值按实际采用的装饰性灯具总功率的50%计算LPD值,这是考虑到装饰性灯具的利用系数较低,所以假定它有一半左右的光通量起到提高作业面照度的效果。设计应用举例如下:
设某场所的面积为100㎡,照明灯具总安装功率为2000w(含镇流器功耗),其中装饰性灯具的安装功率为800W,其他灯具安装功率为1200W。按本条规定,装饰性灯具的安装功率按50%计入LPD值的计算则该场所的实际LPD值应为:
6.1. 9 商店营业厅设有重点照明的,应增加其LPD允许值,可按该层营业厅全面积增加5W/㎡,以便于实施。
62充分利用天然光
6.2. 1 本条指明房间的天然采光应符合《建筑采光设计标准》GB/T 50033的规定。
6.2.2 室内天然采光随室外天然光的强弱变化,当室外光线强时,室内的人工照明应按照人工照明的照度标准,自动关掉一部分灯,这样做有利于节约能源和照明电费。
6.2.3 在技术经济条件允许条件下,宜采用各种导光装置,如导光管、光导纤维等,将光引入室内进行照明。或采用各种反光装置,如利用安装在窗上的反光板和棱镜等使光折向房间的深处,提高照度,节约电能。
6.2.4 太阳能是取之不尽、用之不竭的能源,虽一次性投资大,但维护和运行费用很低,符合节能和环保要求。经核算证明技术经济合理时,宜利用太阳能作为照明能源。




7 照明配电及控制
71 照明电压
7.1.1 按我国电力网的标准电压,一般照明光源采用220V电压:对于大功率(1500W及以上)的高强度气体放电灯有220V及380V两种电压者,采用380V电压,以降低损耗。
7.1.2 按国际电工委员会(IEC)关于安全特低电压(SELV) 的规定。
7.1.3 对照明器具实际端电压的规定。这个规定是为了避免电压偏差过大,因为过高的电压会导致光源使用寿命的降低和能耗的过分增加;过低的电压将使照度过分降低,影响照明质量。本条规定的电压偏差值与国标《供配电系统设计规范》GB 50052---95的规定一致。
72照明配电系统
7.2.1 照明安装功率不大,电力设备又没有大功率冲击性负荷,共用变压器比较经济:但照明最好由独立馈电线供电,以保持相对稳定的电压。照明安装功率大,采用专用变压器,有利于电压稳定,以保证照度的稳定和光源的使用寿命。
7.2.2 本条规定的几类电源符合应急照明的可靠性要求。应根据建筑物的使用要求和实际电源条件选取。在具备有接自电网的第二电源时,优先采用此方式,比较经济,且持续时间长;当为消防和(或)生产、使用需要,设置应急发电机组时,宜采用此电源,持续时间可以较长,但转换时间较长,不能作为安全照明电源;当不具备以上两种电源条件时,应采用蓄电池组,其可靠性高,转换快,但持续时间较短。 蓄电池组,可以是灯具内装(或灯具旁),也可以是集中或分区集中设置的蓄电池装置,包括EPS或UPS等装置。对于重要场所,也可采用以上三种方式中任意两种的组合。
7.2.3 用蓄电池作疏散标志的电源,能保证其可靠性。安全照明要求转换时间快,应采用电力网线路或蓄电池,而不应接自发电机组;接自电力网时,至少应和需要安全照明地点的电力设备分开。备用照明通常需要较长的持续工作时间,其电源接自电力网或发电机组为宜。
7.2.4 配电系统的常规接线方式。
7.2.5 使三相负荷比较均衡,以使各相电压偏差不致差别太大。
7.2.6 为了减少分支线路长度,以降低电压损失。
7.2.7 限制每分支回路的电流值和所接灯数,是为了使分支线路或灯内发生短路或过负载等故障时,断开电路影响的范围不致太大,故障发生后检查维修较方便。
7.2.8 插座回路应装设剩余电流动作保护器,所以和照明灯分接于不同分支回路,以避免不必要的停电。7.2.9 保持灯的电压稳定,可以使光源的使用寿命比较长,同时使照度相对稳定。
7.2. 10 由于气体放电灯配电感镇流器时,通常其功率因数很低,一般仅为0.4~0.5,所以应设置电容补偿,以提高功率因数。有条件时,宜在灯具内装设补偿电容,以降低照明线路电流值,降低线路能耗和电压损失。
7.2.11 气体放电灯在工频电流下工作,将产生频闪效应,对某些视觉作业带采不良影响。通常将邻近灯分接在三相,至少分接于两相,可以降低频闪效应。对于采用高频电子镇流器的气体放电灯,则消除了频闪效应。
7.2.12 按灯具分类标准的规定。
7.2.13 用安全特低电压(SELV)时,其降压变压器的初级和次级应予隔离。二次侧不作保护接地,以免高电压侵入到特低电压(50V及以下)侧,而导致不安全。
7.2.14 分户计算电量,有利于节电。
7.2.15 配电系统的接地、等电位联结,以及配电线路的保护等要求,均应符合国标《低压配电设计规范》GB 50054的有关规定。
73导体选择
7.3.1 照明线路采用铜芯,有利于保证用电安全、提高可靠性,同时可降低线路电能损耗。
7.3.2 选择导线截面的基本条件。
7.3.3 气体放电灯及其镇流器均含有一定量的谐波,特别是使用电子镇流器,或者使用电感镇流器配置有补偿电容时,有可能使谐波含量较大,从而使线路电流加大,特别是3次谐波以及3的奇倍数次谐波在三相四线制线路的中性线上叠加,使中性线电流大大增加,所以规定中性线导体截面不应小于相线截面,并且还应按谐波含量大小进行计算。
7.3.4 常规要求。
74照明控制
7.4,1 在白天自然光较强,或在深夜人员很少时,可以方便地用手动或自动方式关闭一部分或大部分照明,有利于节电。分组控制的目的,是为了将天然采光充足或不充足的场所分别开关。
7.4.2,体育场馆等公共场所应有集中控制,以便由工作人员专管或兼管,用手动或自动开关灯;可以采用分组开关方式或调光方式控制,按需要降低照度,有利于节电。
7.4.3 保证旅客离开客房后能自动切断电源,以满足节电的需要。
7.4.4 这类场所在夜间走过的人员不多,深夜更少,但又需要有灯光,采用声光控制等类似的开关方式,有利于节电。本条和国标《住宅设计规范》GB 50096---1999的规定一致。
7.4.5 每个开关控制的灯数宜少一些,有利于节能,也便于维修。一般说,较小房间每开关可控1~2支灯泡(管);中等房间每开关可控3~4支灯泡,大房间每开关可控4~6支灯泡。
7.4.6 控制灯列与窗平行,有利于利用天然光:按车间、工序分组控制,方便使用,可以关闭不需要的灯光;报告厅、会议厅等场所,是为了在使用投影仪等类设备时,关闭讲台和邻近区段的灯光。
7.4. 7 对于一些高档次建筑和智能建筑或其中某些场所,有条件时,可采用调光、调压或其他自控措施,以节约电能。



8照明管理与监督
81维护与管理
8.1. 1 以用户为单位分别计量和考核用电,这是一项有效的节能措施。
8.1.2 建立照明运行维护和管理制度,是有效的节能措施。有专人负责,按照标准规定清扫光源和灯具。按原设计或实际安装的光源参数定期更换。
8.1.3 大型、重要建筑的物业管理部门,对重点场所,应定期巡视、测试或检查照度,以确保使用效果和各项节能措施的落实。
82实施与监督
8.2.1~8.2.4 设计单位自审自查、指定机构按本标准审查设计、施工监理和竣工验收是贯彻实施本标准的四个重要环节。首先设计单位的设计图由本单位指定技术负责人自审;照明施工图提交专门的审图机构审查;施工阶段,由工程监理机构监理;竣工验收阶段,由法定检测部门按本标准规定检测后,予以验收。


附录A统一眩光值(UGR)
室内照明的不舒适眩光评价指标是根据国际照明委员会 (CIE)的117号出版物《室内照明的不舒适眩光》(1995)编制的。其技术报告的英文名称为“Discomfort Glare In Interior Lighting"。本附录引用了该出版物的UGR计算公式。



附录B眩光值(GR)
室外体育场的眩光评价指标是根据国际照明委员会(CIE)的112号出版物《室外体育和区域照明的眩光评价系统》(1994)编制的。该出版物的英文名称为“Glare Evaluation System for Use Within Outdoor sports and Area Lighting”。本附录引用该出版物的GR计算公式。
网友评论 more
创想安科网站简介会员服务广告服务业务合作提交需求会员中心在线投稿版权声明友情链接联系我们
