表5－1　工作人员工作中正常活动范围与带电设备的安全距离

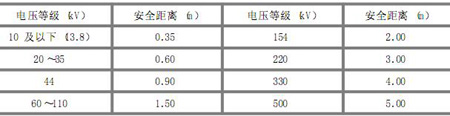

表5－2　设备不停电时的安全距离

　　将工作现场附近不满足安全距离的设备停电，主要是考虑到工作人员在工作中可能出现的一些意外情况而采取的措施。

　　将检修设备停电，必须把各方面的电源完全断开（任何运行中的星形接线设备的中性点，必须视为带电设备）。必须拉开隔离开关，使各方面至少有一个明显的断开点。

　　禁止在只经断路器断开电源的设备上工作。与停电设备有关的变压器和电压互感器，必须从高、低压两侧断开，防止向停电检修设备反送电。为了防止在检修断路器或远方控制的隔离开关可能因误操作或因试验等引起的保护误动作而使断路器或隔离开关突然跳合闸而发生意外，必须断开断路器和隔离开关的操作电源，隔离开关操作把手必须锁住。

　　（2）验电。通过验电可以验证停电设备是否确无电压，可以防止出现带电装设接地线或带电合接地开关事故的发生。验电必须用电压等级合适而且合格的验电器，验电前，验电器应先在有电设备上进行试验，确证验电器良好，方可使用；如果在木杆、木梯或在架构上验电，不接地线不能指示有无电压时，经值班负责人许可，可在验电器上接地线，为了防止某些意外情况发生，在检修设备进出线两侧各相应分别验电；验电时必须戴绝缘手套，330kV及以上的电气设备，在没有相应电压等级的专用验电器的情况下，可使用绝缘棒代替验电器，根据绝缘棒端有无火花和放电辟辟声来判断有无电压。

　　表示设备断开和允许进入间隔的信号、经常接人的电压表等，因为有可能失灵而错误指示，所以不得作为设备无电压的根据，但如果指示有电，则禁止在该设备上工作。

　　（3）装设接地线。装设接地线是保护工作人员在工作地点防止突然来电的可靠安全措施，同时接地线也可将设备断开部分的剩余电荷放尽。装设接地线应符合安规的有关规定，在用验电器验明设备确无电压后，应立即将检修设备接地并三相短路，防止在较长时间间隔中，可能会发生停电设备突然来电的意外情况，对于可能送电至停电设备的各方面或停电设备可能产生感应电压的都要装设接地线。所装接地线与带电部分应符合安全距离的规定，这样对来电而言，可以做到始终保证工作人员在接地线的后侧，因而可确保安全。当停电设备有可能产生危险感应电压时，应视情况适当增挂接地线。

　　检修母线时，应根据母线的长短和有无感应电压等实际情况确定地线数量。检修10m及以下的母线，可以只装设一组接地线。在门型架构的线路侧进行停电检修，如工作地点与所装接地线的距离小于10m，工作地点虽在接地线外侧，也可不另装接地线。

　　检修部分若分为几个在电气上不相连接的部分（如分段母线以隔离开关或断路器隔开分成几段）则各段应分别验电接地短路。降压变电所全部停电时，应将各个可能来电侧的部分接地短路，其余部分不必每段都装设接地线。为了防止因通过短路电流时断路器跳闸或熔断器迅速熔断而使工作地点失去接地保护，所以接地线与检修部分之间不准连有断路器或熔断器。

　　在室内配电装置上工作，接地线应装在该装置导电部分的规定地点，这些地点的油漆应刮去，并划下黑色记号，所有配电装置的适当地点，均应设有接地网的接头，接地电阻必须合格。这主要是为了保证接地线和设备之间的接触良好，因为若接触不良，则当流过短路电流时，在接触电阻上产生的电压降施加于被检修的设备上，这是不允许的，所以，接地线必须使用专用的线夹固定在导体上，严禁用缠绕的方法进行接地或短路。装设接地线必须由两人进行，若为单人值班，只允许使用接地开关接地，或使用绝缘棒合接地刀闸，避免发生万一设备带电危及人身安全而无人救护的严重后果；装设接地线必须先接接地端，后接导体端，拆接地线的顺序与此相反。这是为了在装拆接地线的过程中始终保证接地线处于良好的接地状态。

　　接地线应用多股软裸铜线，其截面积应符合短路电流的要求，但不得小于25mm2，接地线在每次装设以前应经过详细检查。损坏的接地线应及时修理或更换。禁止使用不符合规定的导线作接地或短路之用。这主要是为了防止发生短路时，在断路器跳闸前接地线过早地烧断，使工作地点失去保护，故其截面应满足短路时的热稳定要求。

　　高压回路上的工作，需要拆除全部或一部分接地线后方能进行的工作，如测量母线和电缆的绝缘电阻，检查断路器（开关）触头是否同时接触时，必须征得值班员或调度员的许可，方可临时拆除接地线，但在工作完毕后应立即恢复。

　　每组接地线均应编号，并存放在固定地点。存放位置亦应编号，接地线号码与存放位置号码必须一致，装、拆接地线，应做好记录，交接班时应交待清楚，这样便于检查和核定，掌握接地线的使用情况，以防止发生带接地线送电事故。
